Волоконно-оптические Линии Связи


  Волоконно оптические линии связи - на настоящий момент наиболее перспективная технология передачи данных, при организации сухопутных фиксированных линий связи. При этом, прокладка самого оптического кабеля является наиболее трудоёмкой и затратной частью.

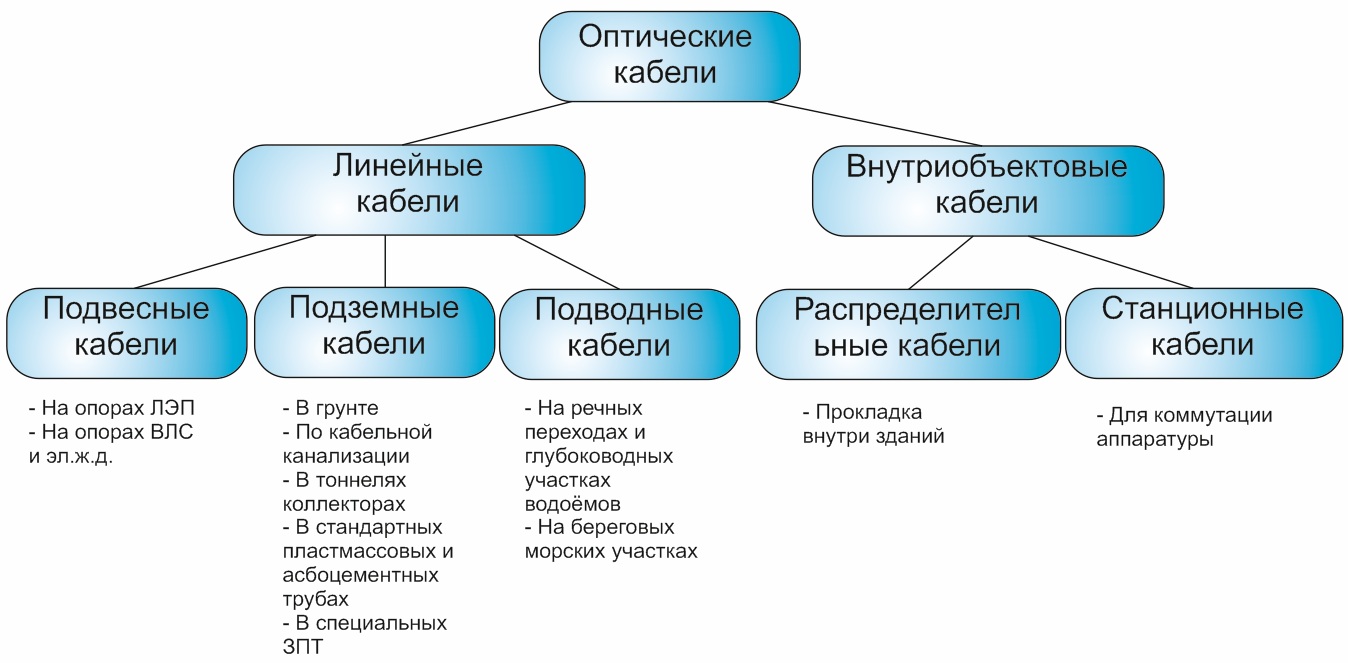

  Для того чтобы ВОЛС служила долго и радовала своих владельцев хорошей окупаемостью, необходимо в первую очередь правильно определить трассу и исходя из условий эксплуатации выбрать правильный тип кабеля:



  Несмотря на всё многообразие возможных трасс между двумя узлами связи можно выделить основные способы прокладки оптического кабеля.

  Прокладка Оптического Кабеля в Грунте

  Прокладка ОК в траншею – является пожалуй самым очевидным но при этом самым неэффективным способом. Производственные процессы при прокладке кабеля в отрытую траншею трудоемки, малопроизводительны, но при этом могут легко контролироваться в ходе строительно-монтажных работ. Максимальное внимание следует обращать на ограничение минимального радиуса изгиба ОК. Для этого размотку кабеля, а при ручном способе прокладки переноску и укладку его в траншею проводят без перегибов. Не допускаются волочение кабеля по поверхности земли и размотка барабана кабелем.

  После прокладки кабеля в траншею производят фиксацию его трассы в технической документации и засыпку траншеи с помощью траншеезасыпщиков, бульдозерами, а в стесненных местах – вручную.

  Прокладка ОК кабелеукладчиком - бестраншейный способ прокладки кабеля с помощью кабелеукладчика благодаря высокой производительности и эффективности является основным. Он широко применяется на трассах с различными рельефами местности и разными грунтами. Для прокладки используются кабелеукладчики. С помощью ножевого кабелеукладчика в грунте прорезается узкая щель, и кабель укладывается на ее дно на заданную глубину залегания 1,2 м.

  Прокладка ОК на переходах через наземные преграды методом ГНБ.

  На пересечениях с шоссейными, железными дорогами, продуктопроводами и другими коммуникациями ОК затягивают в асбоцементные или пластмассовые трубы, которые прокладываются закрытым (горизонтальным проколом, бурением) или открытым способом. Прокладка труб под препятствием, как правило, проводится до начала прокладки кабеля в районе пересечения. При этом необходимо отдавать предпочтение таким способам, при которых не требуется разрезать ОК. При подходе кабелеукладчика к подземному препятствию ОК сматывают с барабана и укладывают «восьмеркой». Затем протягивают кабель под препятствием в заготовленную трубу, снова наматывают на барабан, заряжают в кассету и продолжают прокладку.


  Подвес оптического кабеля на опорах


  Подвес оптического кабеля на опорах ЛЭП, воздушных линий связи и прочих - является одним из самых мало затратных и эффективных способов, несмотря на то, что такой способ организации ВОЛС считается временным решением он широко и успешно применяется. Для подвеса на опорах используются специализированные самонесущие оптические кабели.

  Прокладка ОК в городской кабельной канализации

  Кабельная канализация является линейным сооружением включает в себя коллекторы, туннели позволяет прокладывать большой объём кабелей через разветвлённую сеть. При прокладке по городской кабельной канализации ОК должны иметь оболочку из негорючего материала, для соблюдения правил пожарной безопасности. Наиболее перспективным на данный момент является способ прокладки пластиковых защитных трубок с последующим задуванием волоконно оптического кабеля на расстояния до 2-х километров.
