Мультиплексирование


Мультиплексирование.

   Под мультиплексированием понимается уплотнение канала, т.е. передача нескольких потоков (каналов) данных с меньшей скоростью (пропускной способностью) по одному каналу большей скорости.

Мультиплексирование подразделяется:
- с разделением по частоте (FDM)
- с разделением по времени (TDM)
- с разделением по длине волны (WDM)

Мультиплексирование с разделением по частоте (FDM):

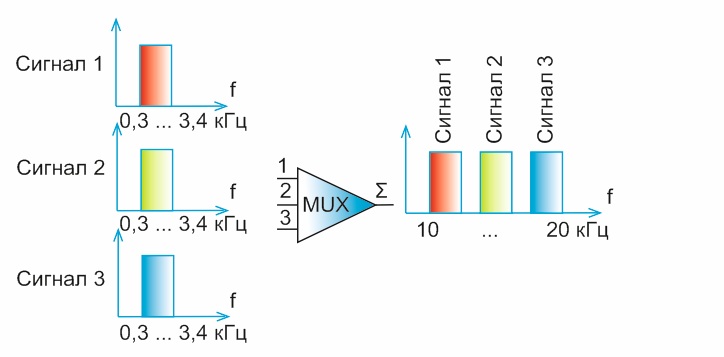

Рис.1. Мультиплексирование 3 каналов с разделением по частоте

Технология.
  Мультиплексирование с разделением по частоте предполагает размещение в пределах полосы пропусканияканала нескольких каналов с меньшей шириной.

Применение.
  Наглядным примером может послужить радиовещание, где в пределах одного канала (радиоэфира) размещено множество радиоканалов на разных частотах (в разных частотных полосах).

Мультиплексирование с разделением по времени (TDM):

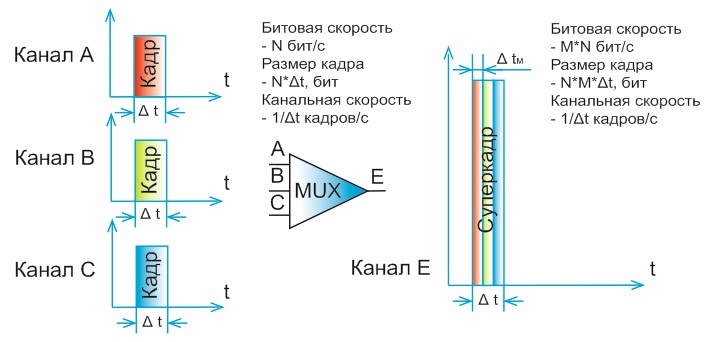

Рис.2. Мультиплексирование 3 каналов с разделением по времени
Технология.
  Мультиплексирование с разделением по времени предполагает кадровую передачу данных, при этом переход с каналов меньшей ширины (пропускной способности) на каналы с большей освобождает резерв для передачи в пределах одного кадра большего объёма нескольких кадров меньшего.
  На рисунке 2: А, В и С — мультиплексируемые каналы с пропускной способностью (шириной) N и длительностью кадра Δt; E — мультиплексированный канал с той же длительносью Δt но с шириной M*N, один кадр которого (суперкадр) несёт в себе все 3 кадра входных мультиплексируемых сигналов последовательно, каждому каналу отводится часть времени суперкадра — таймслот, длиной ΔtM=Δt/M
  Таким образом, канал с пропускной способностью M * N может пропускать M каналов с пропускной способностью N, причём при соблюдении канальной скорости (кадров в секунду) результат демультиплексирования совпадает с исходным потоком канала (А, В или С на рисунке) и по фазе, и по скорости, т. е. протекает незаметно для конечного получателя.

Применение.
  беспроводные TDMA-сети, Wi-FiWiMAX;
  канальная коммутация в PDH и SONET/SDH;
  пакетная коммутация в ATMFrame RelayEthernetFDDI;
  коммутация в телефонных сетях;
  последовательные шины: PCIeUSB.

Мультиплексирование с разделением по длине волны (WDM):

Технология.

  Мультиплексирование с разделением по длине волны предполагает передачу по одному оптическому волокну каналов на различных длинах волн. В основе технологии лежит факт того, что волны с разными длинами распространяются независимо друг от друга. Выделяют три основных типа спектрального уплотнения: WDM, CWDM и DWDM.

Применение.
  городские сети передачи данных
  магистральные сети передачи данных

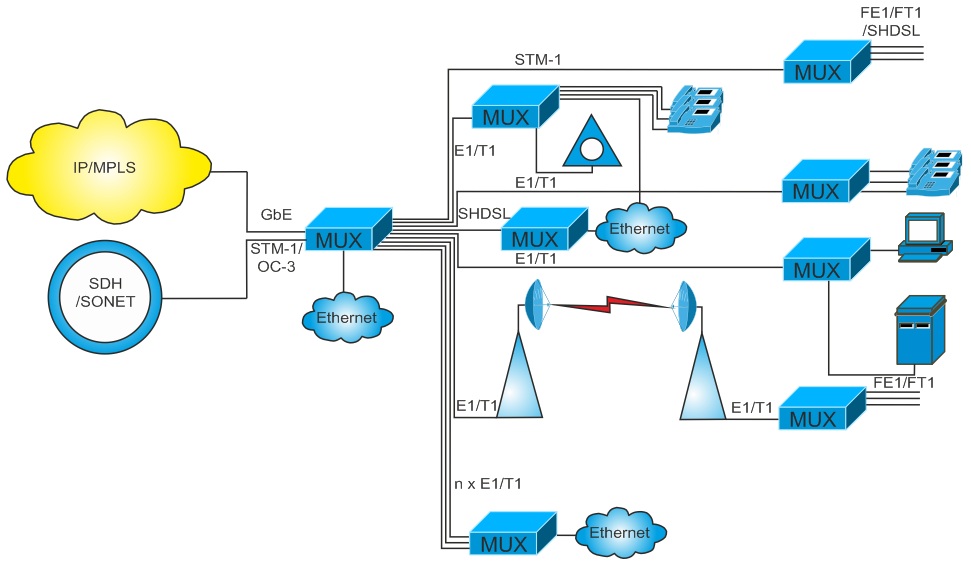

  Гибкий мультиплексор — сетевое устройство обеспечивающее объединение, коммутацию и распределение (кросс коннект) различных информационных потоков, интерфейсов, протоколов. Они могут работать как с проводными(медными) так и с оптическими линиями передачи/связи. Функциональность, широкий выбор протоколов и интерфейсов, простота использования/конфигурирования и делают подобного рода мультиплексоры «гибкими».
 Основные используемые интерфейсы и протоколы:
  • цифровые потоки STM- (SDH)
  • цифровые потоки Е1 (PDH)
  • GbE
  • 10/100 Ethernet
  • RS-232
  • RS-485
  • Х.21
  • V.35
  • FXO/FXS
  • E&M 2-4х проводные каналы тональной частоты (ТЧ)
Основные решаемые задачи:
  • организация цифровых каналов передачи (как по «меди» так и по оптоволокну);
  • организация телефонной связи (например подключение «обычных» телефонов, таксофонов, АТС);
  • организация локальных вычислительных сетей (например подключение маршрутизаторов);
  • организация работы радиорелейных линий/базовых станций мобильной связи.
  • организация передачи служебной информации (например телеметриярелейная защита и автоматика).
